斜拉索橋維護工程紀實
2022-05-13
斜拉索橋維護工程紀實
——2016年貴州紅楓湖特大橋斜拉索導管防水密封工程
關鍵詞：斜拉索橋、斜拉索橋維護、斜拉索導管防水密封

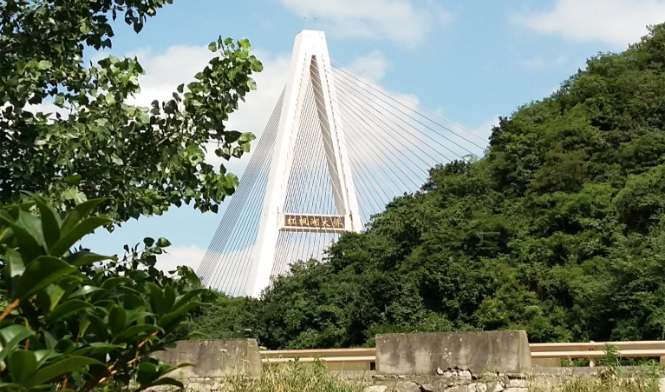

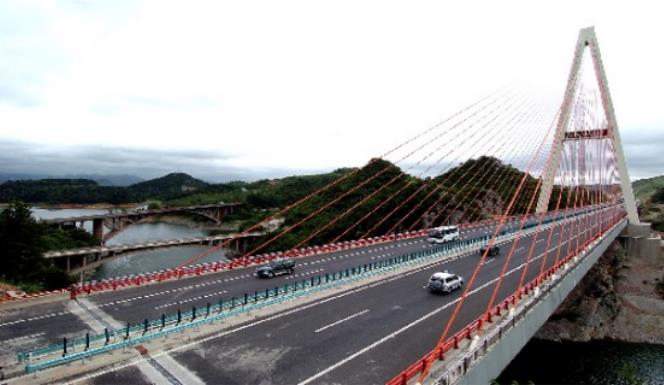

紅楓湖特大橋情況簡介
紅楓湖大橋位置處于滬瑞國道主干線清鎮至鎮寧高速公路(貴陽清鎮市)紅楓湖景區路段，該橋全長654.18米，橋面寬28米(不含布索區寬度)，雙向四車道(不設人行道及中央分隔帶)，為貴州省第一座斜拉索橋。該橋由中交第二公路勘察設計研究院設計，貴州省橋梁工程總公司施工，大連理工大學負責施工控制。該橋于2002年2月開工，2004年9月竣工，2004年10月建成通車。
本次維護檢修發現主要存在的問題：
1、斜拉索PE護套老化龜裂、環裂;
2、塔端斜拉索上錨固端銹跡、梁端下錨頭鋼護筒表面點蝕;

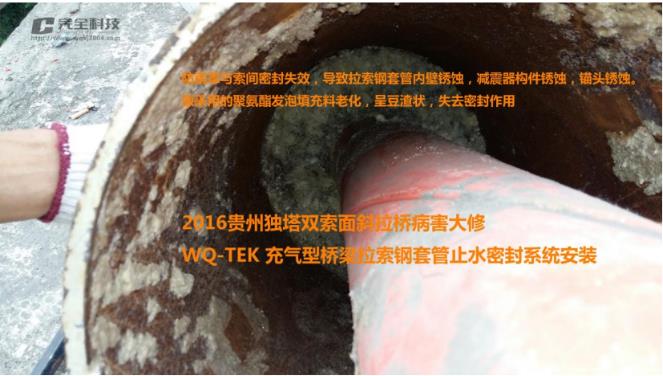

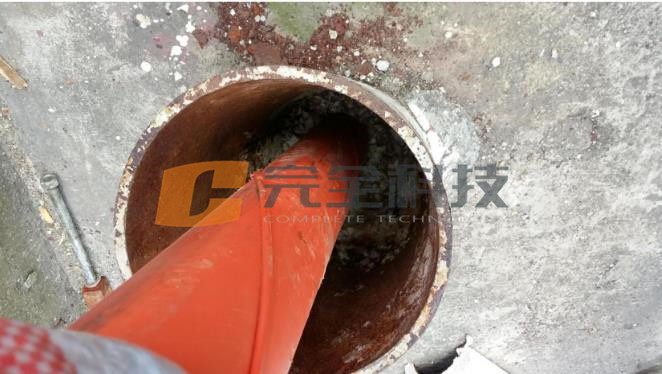

3、下導管防水罩與索間密封失效，拉索鋼套管的腐蝕尤為嚴重，索導管內壁銹蝕，減震器金屬構件銹蝕，原填充的發泡聚氨酯密封材料嚴重老化，呈松散豆渣狀，失去密封作用;
4、橋塔有豎向裂縫，表面混凝土空洞露筋、蜂窩麻面等等。

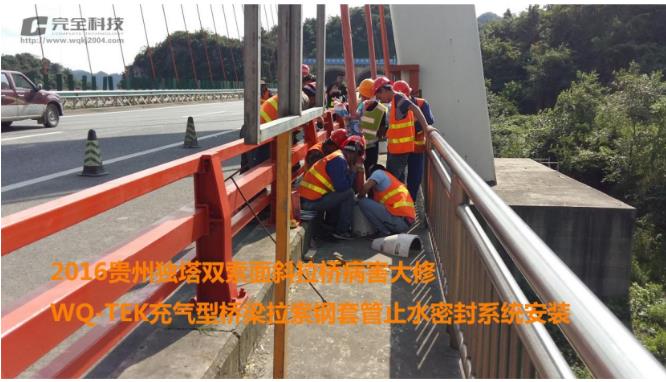

針對斜拉索下導管孔洞采用新型防水密封技術進行處置

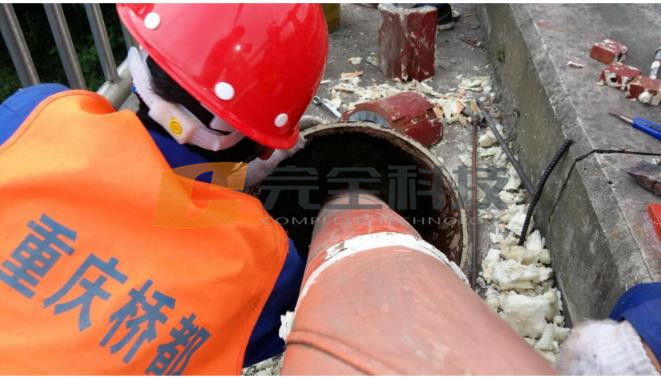

第一步，打開防雨罩，拆除減震器，對管孔內填充的發泡膠進行清除，為安裝防水密封氣囊提供條件。
第二步，重新安裝減震器。將減震器安裝位置下沉，上部留出300mm距離為密封氣囊安裝位置。

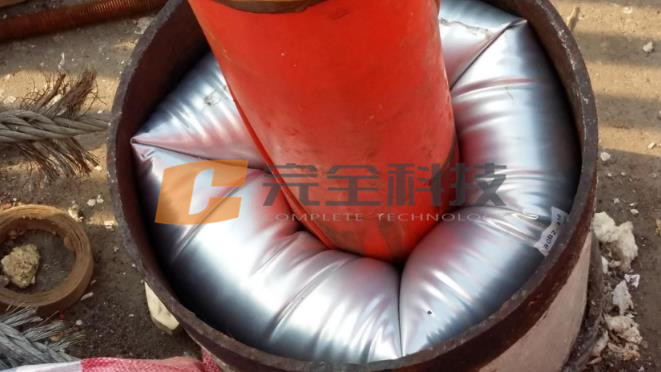

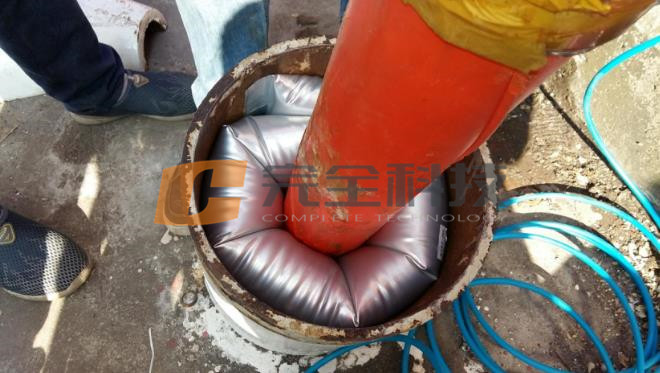

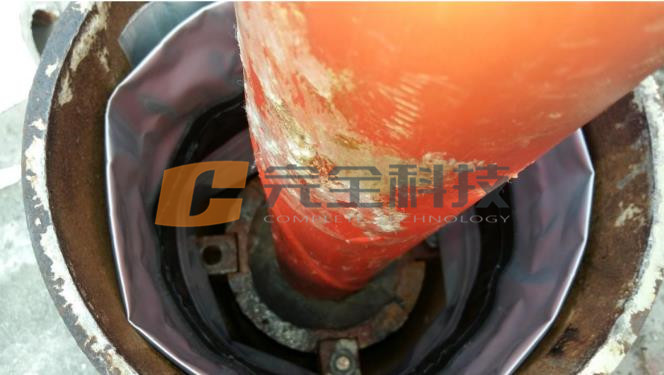

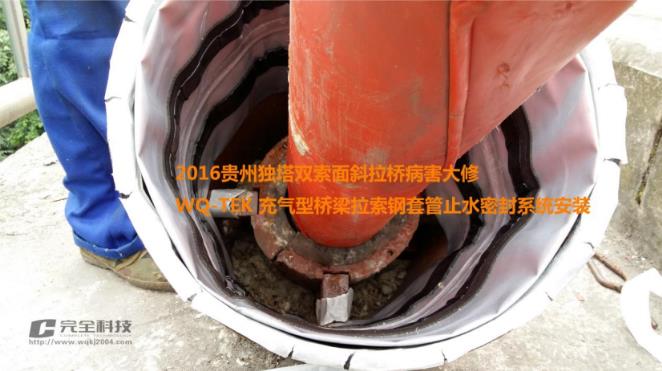

第三步，完成密封氣囊的充氣安裝。

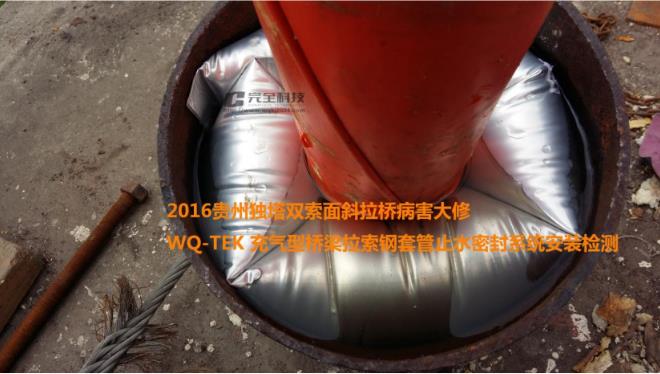

第四步，對安裝密封氣囊后的密封效果做試水檢驗。
第五步，重新安裝防雨罩。
密封氣囊產品的性能優勢
由于氣囊產品本身材料具備防水性能，并通過溫度循環檢測(-15至70度)、耐腐蝕
性能檢測(油料、酸堿液體)，完全適用于橋梁斜拉索導管孔洞的防水密封。對比傳統的填充發泡膠或灌注防水油脂的防水密封方式，安裝密封氣囊具備兩個明顯的優勢：
1、安裝施工時間短、操作簡單。除開清除下導管孔內發泡膠和下沉安裝減震器的時間，
單安裝一個密封氣囊的平均時間不到10分鐘。
2、抗震效果好。由于氣囊產品的密封原理為氣壓膨脹密封，氣囊對內部氣壓變化波動
(斜拉索水平振動和垂直振動造成的)具備很強的適應性，不會因?yàn)槔髡駝?dòng)或溫度變化引起的易熱脹冷縮出現密封裂縫或產品破損漏氣，具備長期防水密封效果。
密封氣囊生產商：株洲市完全科技有限公司
